تكنولوجيا الانفرتر

 الانفرتر هو أحدث تطور للتكنولوجيا فيما يتعلق بالمحركات الكهربية كالكباس في التكييف ولماذا نحتاج لتكنولوجيا الانفرتر في التكييف؟

كما نعرف ان كارتة المكثف في الجهاز العادي عباره عن
كارته تعمل ب220فولت تيار متردد C A
كارتة كنترول تقوم بتشغيل كل من الكباس وموتور المروحه والبلف العاكس
كارته ترتبط بكارتة الوحده الداخليه عن طريق طرف االشاره ) S )
من الممكن االستغناء عنها وتركيب كارته داخليه تقوم بنفس وظيفة الكارتتين
توجد في بعض الموديالت وليس كل الموديالت
كارتة المكثف في الجهاز االنفرتر
وانها هي كارته تعمل ب220 فولت AC بحيث يتم تحويلهم الي DC ثم الي AC
كارته المكثف االنفرتر موجوده في جميع الموديالت والقدرات االنفرتر
كارتة المكثف االنفرترهي المسؤوله عن تحويل الفولت ال AC الي فولت DC لتشغيل الكباس

 كارتة المكثف الانفرتر هي ايضا كارتة كنترول ألنها تقوم بتشغيل الكباس وموتور المروحه
والبلف العاكس

فان كارتة المكثف االنفرتر اليمكن االستغناء عنها النها هي المسؤوله عن توليد تيار DC للكباس
كما ان كارتة المكثف االنفرتر ترتبط بكارتة المبخر بطرف اشاره ) S )
كارتة المكثف اليمكن تجربة الكباس بدونها
من هنا نجد ان هناك بعض االختالفات الواضحه بين الكارته العاديه والكارته االنفرتر في
المكثف تتمثل في التكوين وطبيعة العمل
وقبل الحديث عن كارتة المكثف االنفرتر يجب اوال توضيح وفهم معني االنفرتر حتي يكون شرح
الكارته واضح ومفهوم الننا جميعا نعلم دور الكارته ولكن الن كارتة االنفرتر تختلف في طبيعة
عملها عن الكارته العاديه وذلك الن االنفرتر نفسه له مفهومين أو معنيين فلو ذكرنا االنفرتر بشكل
عام سنقول انه تطبيق مسئول عن تحويل التيار المتردد AC ذوتردد وجهد ثابت من المصدر الي
تيارمتردد AC ذو تردد وجهد متغير أما لو ذكرنا اإلنفرتر بشكل محدد فهو تطبيق مسئول عن

تحويل التيار المستمر DC الي تيار متردد AC ولتوضيح المعنيين اكثر نقول اننا عندما نذكر

الانفرتر بشكل عام وكطبيعة عمل الجهاز نقول انه يعمل بفولت متردد الننا نقوم بتشغيله من مصدر
الكهرباء العاديه وان الجهاز يقوم بتحويل هذا التيار في النهايه الي تيار متردد ذو تردد متغير
أما بالنسبه لإلنفرتر بشكل محدد فإن المقصود ب ) شكل محدد( هو جزء االنفرتر الموجود
داخل الكارت ثرموستات والذي يعمل فقط علي تحويل التيار المستمر DC الي تيار متردد AC
وبما ان عمل كل من الكارت ثرموستات والكباس واالجزاء الكهربيه عموما يتوقف علي نوع التيار
الموجود في الدائره سواء AC أو DC فإنه يجب علينا فهم معني كل من التياريين سواء AC
أو DC حتي نكون علي علم بمعني ومفهوم طبيعة عمل كل جزء

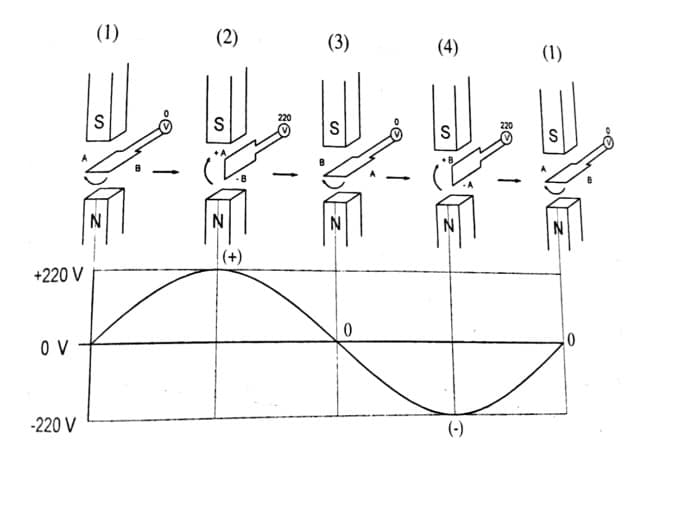

التيار المتردد AC

هو التيار المتغير في القيمه واالتجاه ولكي يتم توضيح المعني اكثر نقول ان كلمة تردد تعني ذبذبه
أو موجه وسواء ذبذبه او موجه فالمقصود هو عدم االستقرارفي حركة التيار فهو يتحرك من
الصفرا لي اقصي قيمه له ) موجبه ( ثم الي الصفر ثم الي اقل قيمه له ) سالبه ( إذن المفهوم
الحقيقي للتيار المتردد هو ) التيار المتغير في االتجاه حتي لو ثبتت قيمته

 تكنولوجيا الانفرتر
تكنولوجيا الانفرتر

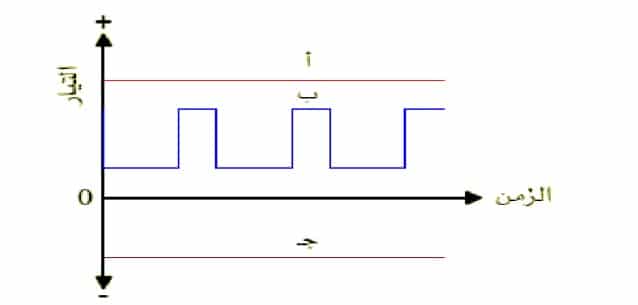

التيار المستمر DC

هو التيار الثابت في القيمة واالتجاه ولكن لو وضحنا هذا المعني سنقول ان التيار المسستمر سمي
بهذا االسم من منطلق استمرارية سريان التيار في اتجاه واحد
اما بالنسبة للثبات في القيمة فليس معناه قيمه واحده ) موجب وسالب ( معا ولكن الثبات في قيمة
السالب وحدها اذا كان في االتجاه السالب والثبات في قيمة الموجب وحدها اذا كان في االتجاه
الموجب ولهذا نجد ان المعني الحقيقي لكلمة التيار المستمر هي
) التيارالمستمر هو التيار الثابت في االتجاه حتي وان تغيرت قيمته (

 تكنولوجيا الانفرتر
تكنولوجيا الانفرتر

وللعلم هذه الفكره التي يتم علي اساسها تقطيع التيار المستمر الي ترددات متغيرة القيمه ولكنها
تأخذ نفس االتجاه هي الفكره التي بني عليها عمل كارتة المكثف ) وحدة M P I ) حيث يتم
خاللها تقطيع هذا التيارالي ترددات مختلفه في القيمه وبناء علي ذلك يتم تغيير سرعة الكباس
وبالتالي تغيير قدرة الجهاز

إذن هناك فرق واضح تماما مابين كل من التيار المتردد والمستمرسواء في شكل كل منهما
ومصادر توليد كل منهما ولكل منهما استخداماته في جميع مجاالت الحياه وسنقوم فيما يلي بوضع

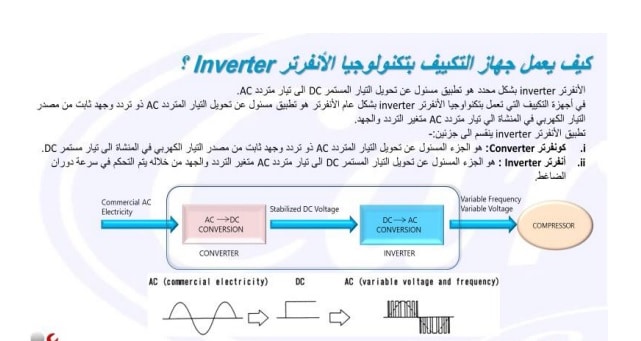

تصور لشكل التيار وتحوالته بدايه من المصدر وحتي تشغيل الكباس

     تكنولوجيا الانفرترتكنولوجيا الانفرتر

كما نري في الرسم السابق فإن تفسير وفهم طريقة عمل جهاز التكييف بتكنولوجيا االنفرتر تتوقف
علي فهم الخطوات التي تتم منذ دخول التيار المتردد220 فولت الي كارتة المكثف ثم قيام الكارته
في المرحله االولي التي تسمي الكونفرتر بتحويل هذا التيار الي تيار مستمر ثم بعد ذلك يتم تحويل
التيار المستمر الي متردد مره اخري لكن اريد الوقوف هنا للحظه واسأل سؤال وهو ما الفكره في
تحويل التيار المتردد الي مستمر ثم من مستمر الي متردد ثم اخذ هذا التيار المتردد لتشغيل الكباس
فكيف هذا والكباس اصال يعمل بفولت مستمر؟ وللعلم هذه هي النقطه التي يجب فهمها وقد تم
شرحها في طريقة عمل الكباس ولكننا سنعيدها مره اخري ونقول ان الكباس يعمل بفولت مستمر

ولو ان الكباس يعمل بفولت مستمر وثابت ألصبح كباس ذو سرعه ثابته ال عالقة له باالنفرتر
ولكن :-

الموضوع هو ان الكباس يحتاج الي فولت مستمر ولكنه غير ثابت في المقدار النه ) الكباس (
مصمم علي ان يعمل بسرعات مختلفه حسب حاجة المكان لكمية تبريد معينه والسرعات المختلفه
هذه تعتمد علي كمية ذبذبات )ترددات ( مختلفه وهذه الترددات المختلفه ) المتغيره (هي النتيجه
النهائيه التي نحصل عليها من الكارته بالرغم من أن هذه الترددات قبل الكارته ) المصدر ( كانت
ذو تردد وجهد ثابت وهذا هو بداية شرح مايحدث داخل الكارت ثرموستات من البدايه الي النهايه

كارتة المكثف الانفرتر

كارتة المكثف عموما مثلها مثل اي كارته تدخل اليها الكهرباء فتقوم الكارته بتحويلها الي اطراف
كنترول لتقوم بتشغيل االجزاء المراد تشغيلها فإذا كانت هذه االجزاء تعمل بفولت متردد فإن
الكارته تكون مصممه علي ان يدخل اليها التيار المتردد فتقوم بإخراجه علي هيئة اطراف كنترول
تعمل بتيار متردد واذا كانت هذه االجزاء مصممه علي ان تعمل بفولت مستمر فستكون الكارته
مصممه علي ذلك اما اذا كانت االجزاء المراد تشغيلها في الدائره بعض منها يعمل بفولت مستمر
واالخر يعمل بفولت متردد

فإن الكارته أيضا تكون مصممه علي ذلك وهذا هو فعال مايحدث في

كارتة االنفرترفنجد أن هناك اجزاء تعمل بفولت مستمر كما في الكباس ) لجميع القدرات ( وكذلك
موتور مروحة المكثف ولكن ) في ال3 حصان فقط ( اماباقي الدائره فتعمل أجزاؤها بتيار متردد
ولذلك سنقوم االن بشرح كيفية قيام الكارت ثرموستات بتحويل التيار المتردد الي تيار مستمر ومن
تيار مستمر الي تيار متردد فنقول ان الكارته لكي تقوم بذلك فإن ذلك يتم من خالل مرحلتين
أساسيتين المرحله االولي هي مرحلة الكونفرتر) CONVERTER)
المرحله الثانيه هي مرحلة اإلنفرتر ) INVERTER )

مرحلة الكونفرتر

وهي المرحله التي يتم فيها تحويل التيار المتردد AC الي تيار مستمر DC حيث يتم ذلك أيضا من
خالل مرحلتين حيث يدخل التيار المتردد الي الجزء االول من الكارته ويسمي ريكتفايرRectifier
حيث يتم تحويله من خالل الريكتفاير الي تيار مستمر ولكن التيار المستمر هنا عباره عن تيار
مستمرذو اتجاه ثابت ولكن قيمته متغيره أي انه تيار مشوه وليس مستمر 100%

 تكنولوجيا الانفرتر
تكنولوجيا الانفرتر

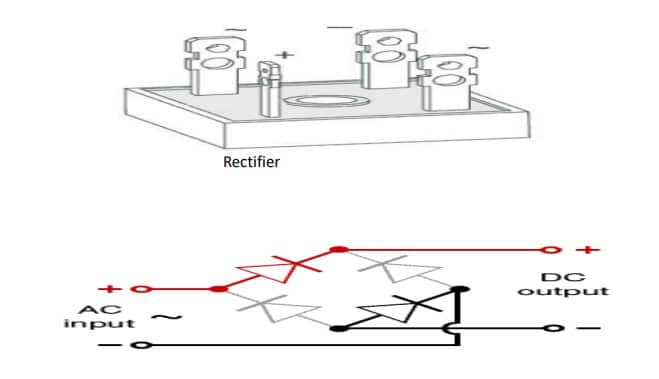

ونظرية عمل الريكتفاير تتمثل في أنه يتكون من عدد 4 دايوود والدايوود هذا عباره عن جزء
كهربي يسمح بمرور الكهرباء في اتجاه واحد فقط فيتم وضع ال4 دايوود بطريقه معينه حيث يدخل
التيار المتردد في طرفي الريكتفاير فتقوم مجموعة الدايوود بتوحيد اتجاه التيار بحيث يخرج
الموجب معا والسالب معا فيخرج التيارعباره عن تيار مستمر ذو اتجاه واحد ولكن قيمته متغيره أي
انه تيار مشوه وليس مستقر 100%
حيث يكون بهذا الشكل المجاور
تيار مستمر موحد االتجاه متغير القيمه

بعد ان كان بهذا الشكل تيار متردد
متغير القيمه واالتجاه

والننا نحتاج تيار مستمر ومستقر 100 %فكان البد من اخذ التيار المشوه الموحد االتجاه فقط
وادخاله علي مجموعه اخري عباره عن ريأكتور وكباستورات حيث يتم توصيلهم معا علي التوازي
ويتم أخذ التيار المشوه وادخال طرف منه علي ا لريأكتوروالطرف األخر علي طرف الكباستور ثم
نأخذ خرج الريأكتورعلي الطرف االخر للكباستور
ثم نوصل الكباستور بالكباستور علي التوازي فتصبح
المجموعه كلها متصله مع بعضها علي التوازي
وهنا يقوم كل من الريأكتور والكباستورات بدوره حيث تعمل

الكباستورات علي تنعيم التيار المستمرعن طريق الشحن والتفريغ

حيث لو الحظنا التيارالمستمر المشوه نجد ان التيار عندما يصل
ألقصي قيمه يبدأ في االنخفاض ثم االرتفاع مره أخري فنجد أن ما
بين االرتفاع ثم اإلنخ فاض ثم اإلرتفاع مره أخري يوجد فراغ
وهذا الفراغ هو قيمه من التيار تعتبر مفقوده ولذلك فإن دور
الكباستورات هنا هو مليء هذا الفراغ عن طريق تفريغ
الشحنات الكهربيه فيه فنجد انه لم يعد هناك فراغات ويقوم الريأكتور في نفس الوقت بعملية تثبيت
هذه القيمه من التيار المستمر أي أنه ال تصبح هناك تموجات بل يوجد فقط تيار ثابت القيمه واالتجا
